電力設備無線測溫

一、產品概述

XDCW-400系列高壓無線無源測溫設備適用于各類電氣設備接點部位的溫度實時監測。該設備主要針對開關柜內部由于材料老化、接觸不良、電流過載等因素引起的溫升過高的溫度監測,產品本身具有優良的性能,同時還解決取電難得問題,使得產品更適用于開關柜內更狹小空間的測溫監測。

無線無源測溫設備系統具有極高的可靠性和安全性,且價格相對低廉,可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口,可聯網運行。通過上位機軟件,可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據,實現了高壓設備熱故障預知維修。該無線無源測溫傳感器采用感應取電方式,無線電波進行信號傳輸。

二、無線無源測溫設備的構成及原理

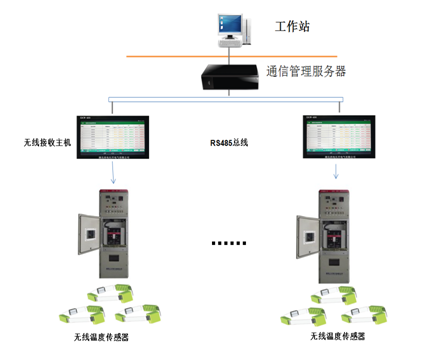

構成




工作原理

三、無線無源測溫系統主要構成介紹

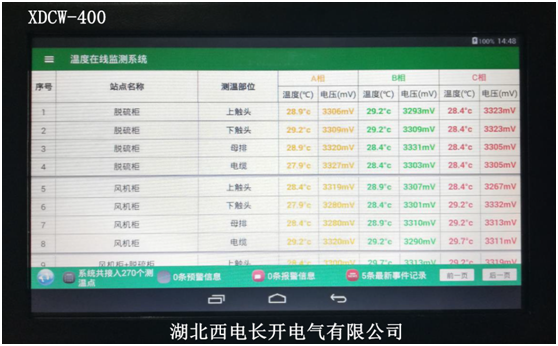

3.1 無線測溫接收主機




XDCW-400無線測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示,報警提示和輸出,事件記錄及數據記錄于一體的現場溫度監測儀,并可修改現場無線溫度傳感器的地址等參數。該裝置具有RS485通訊接口,通訊協議為MODBUS通訊協議,報警輸出無源接點。

主要功能:

主要功能

功能介紹

基本功能

接收數據

接收無線溫度傳感器上傳的溫度和傳感器工作電壓

顯示數據

彩色顯示接收到的數據,顯示效果更直觀,背光開關可控,適用多種應用場合

時鐘顯示

實時時鐘顯示,并作為事件記錄的時間基準

參數設置

所有參數靈活可設,操作方便,掉電數據不丟失

報警輸出

當有報警事件發生時,繼電器干接點信號輸出并發出蜂鳴報警聲音提示

溫度報警記錄

記錄曾發生過報警的測溫位置的溫度、開始時間和結束時間,最多可保存200條記錄,當超過200條記錄時,自動覆蓋最早的記錄

密碼管理

采用密碼管理方式,設置參數時必須輸入密碼,密碼分為用戶密碼和系統密碼,輸入系統密碼可進行更高級的設置功能

技術指標:

技術參數

技術指標

無線參數

無線頻率

2.4GHz433MHz 可選

管理接收模塊數量

3

管理無線傳感器數量

1000

通訊參數

通訊接口

方式一:RS485通訊接口,通訊距離≤1200m(不加中繼)

方式二:無線數傳通訊,通訊距離:500~800m

主機組網數量

128

通訊規約

Modbus規約《無線測溫系統通訊協議》

波特率

120024004800960019200 bps 可選

報警默認參數

溫度報警值

上限值:+90℃,下限值:-25

溫度告警值

上限值:+60℃,下限值:-15

告警電壓值

2700mV

繼電器干接點參數

AC220V/5A1組無源常開/常閉觸點)

工作電壓

AC85265V/DC110370V

整機功耗

5VA

工作溫度

-10~+70

工作濕度

90%RH,不結露,無腐蝕

海拔

2500

防護等級

IP20

絕緣電阻

100MΩ(溫度在10~30,相對溫度小于80%)

安裝方式

壁掛式安裝


3.1 無線溫度傳感器



            XDCW-410C                                                                   XDCW-410C

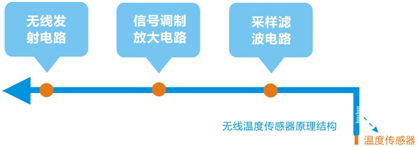

XDCW-410C無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度,如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調理放大、邏輯控制電路、無線調制接口等組成(如下圖所示)。傳感器將采集到的溫度信號通過無線網絡發送到無線式溫度接收主機。

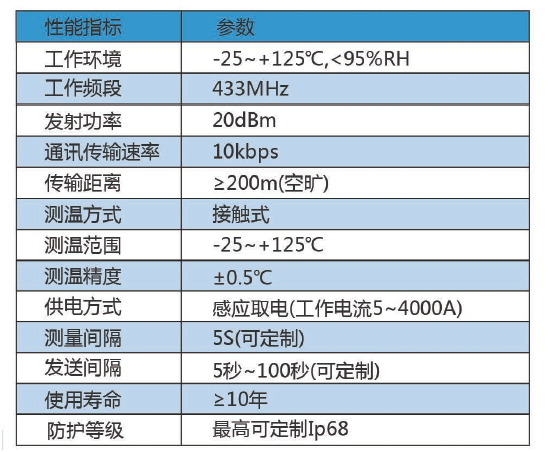

主要性能參數:

主要功能

功能介紹

溫度檢測功能

實時檢測被測部位的當前溫度

供電電壓自檢功能

實時檢測傳感器自身的供電電壓值

所檢測到的數據全部通過無線上傳到接收主機

該傳感器的特點:

1.    能量收集

收集交流通電線路的電磁能量并轉化成電能,為傳感器提供工作電源。當被測物通過交流大于5A時,傳感器即可啟動工作。并通過智能儲能技術儲存多余電能,確保傳感器連續工作。本產品采用特殊軟磁材料和磁飽和技術,具有過載保護功能。

2.    測量及數據傳輸

 傳感器工作期間,根據設定的采集頻率通過TMP103數字測溫芯片,溫度傳感器感測目標物體的表面溫度,實現設備溫度的在線監測。并可根據搜集能量的多少自動調節測量時間間隔。采集數據通過433MHz無線鏈路傳送至接收主機。上傳數據包括:監測設備的溫度,傳感器的工作電壓,傳感器的供電狀態,傳感器位置。
